Hablamos de placas solares

Hoy en día con los problemas de crisis y energética, la elección que un preparacionista tiene que hacer está clara.
Hay que elegir un “sistema isla”. O sea un sistema con batería que esté totalmente independiente de la red eléctrica nacional.
Esto permite no solo no tener que pagar nunca más la factura de la luz (aunque haya desventajas obviamente), pero lo más importante es que el preparacionista se encuentra en la mejor posición con un sistema a isla.

Un sistema a isla es un sistema eléctrico independiente de la red nacional formado por unas placas solares, un inversor, y unas baterías.
Opcional per muy necesario en invierno, un generador eléctrico que puede ser de diesel, gasolina o gas butano o propano.
Os describo mi sistema solar que es la síntesis de lo más económico pero funcional posible. Claramente esto hay que considerarlo como una base de inicio donde cada uno podrá hacer sus modificaciones según sus exigencias.

Yo soy partidario de +Placas -Baterías
Lo cual significa que me he gastado más dinero en placas solares y menos en baterias
Mis exigencias son:

3kW de potencia disponible y un gasto diario de unos 4kWh (240kWh cada dos meses para aquellos que aún pagan la factura de la luz al estar en la red eléctrica nacional)
Estos son los principales electrodomésticos que uso
1 lavadora
2 placas de inducción
1 freidora de aire caliente
1 horno de microonda (más adelante añadiré un horno de aire caliente a convención)
muchas luces de led
4 ordenadores portatiles encendidos las 24h
wifi
1 secadora de pelo
1 pequeña estufa de aire caliente de 1500W en invierno en el cuarto de baño
1 aire acondicionado tipo pingüino de 600W en verano
varias herramientas para trabajar la madera (taladro, caladora, circular, radial….)

Para hacer funcionar todo esto estoy usando:

1 inversor híbrido de 24V-3000VA – PWM
1 regulador Xantrex C40 PWM
4 placas solares tipo Perc de 415Wp monocristalina 144celdas (1660Wp)
4 placas de 280W policristalinas 60celdas (1120Wp)
2 placas policristalinas de 250W 60 celdas (500Wp)
por un total de 3280Wp…. que nunca podrán llegar todos juntos, porqué para alargar las horas de insolación hay 2 placas a este, 2 a oeste y 6 a sur

Una parte de las placas están conectadas al inversor híbrido
Las 2 de oeste, las 2 de este y otras 2 a sur.
El inversor está programado para cargar baterías tipo GEL, de esta forma no hará la ecualización mensual, porqué la he delegado al regulador Xantrex c40

Las otras 4 placas (las 4 placas tipo Perc de 415Wp) van al regulador Xantrex y conectadas directamente a las baterías.
Este regulador se ocupa de la ecualización mensual elevando la tensión hasta los 31.5V por un par de horas

Las baterías que uso se de uso industrial tipo tubolar de plomo de 315Ah – 6V
Son las baterías que se usan en las carretillas elevadoras eléctricas en los almacenes y supermercados.

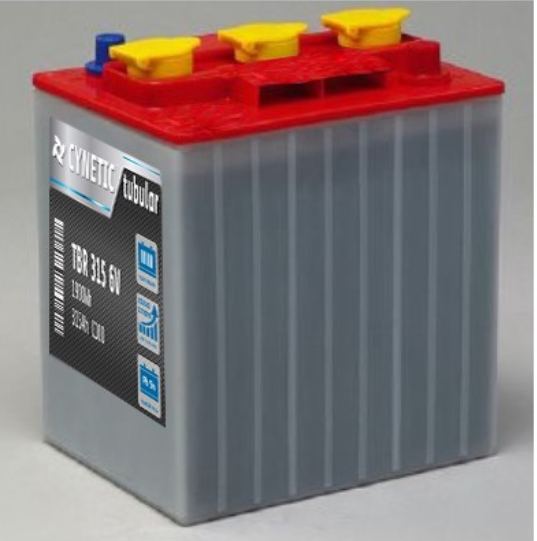

baterias de plomo tubolar

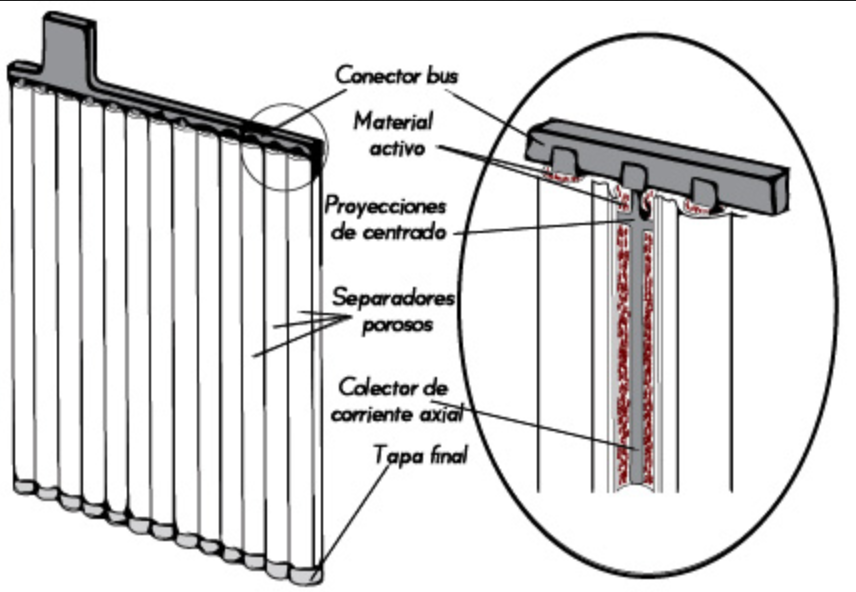

sistema tubolar de plomo
Hay muchas marcas, colores y modelos, pero todas se parecen a esta… son altas y pensan una barbaridad comparadas con una batería de coche/carro.


Son baterías muy fuertes, relativamente baratas, pero sobretodo seguras.
Ahora se puede elegir entre batería de plomo o de Litio (usar solo las LIFEPO4 con BMS interno si se elige litio… no usar NUNCA las de Li-ion, sobretodo autoconstruidas con pilas Li-ion 18650 de segunda mano)
Yo prefiero de momento las de plomo tubolares por varios motivos:
a) Cuestan 4 veces menos
b) Es tecnología de hace más de 100 años, y por lo tanto conocemos muy bien lo bueno y lo malo… las de litio solo tenemos la palabra de las empresas. No sabemos realmente si dentro de 15-20 años estas baterías de lifepo4 seguirán funcionando. Las de plomo en cambio si.
c) De momento no sabemos como reciclar el litio de las baterías, mientras del plomo lo sabemos todo y se recupera al 100%
d) Si las baterías de plomo prenden fuego por el motivo que sea, se puede apagar con agua… las de litio, no hay forma de apagar el fuego y echarle agua es como echar gasolina…. o sea que si tengo que elegir, prefiero un incendio con plomo que con litio

incendio de litio

Muchos me preguntarán porqué no uso reguladores Mppt que son mucho más eficientes que los antiguos PWM… la razón es muy simple y no es económica.

Los reguladores pwm trabajan a baja tensión mientras que los Mppt trabajan en “alta” tensión.
Mi sistema de baterías está a 24V y llega a 31.5V durante la ecualización mensual automática. Por lo tanto las placas están conectadas todas en paralelo para hacer llegar los 35-40V al regulador.

Un sistema Mppt necesita trabajar a como mínimo 100V, pero lo normal es conectar en serie 3 placas que según la tecnología puede llegar con facilidad a 120-150Volts.
Ni hablar de cuando se conecta 9 placas en serie que llegan fácilmente a 300-350Volts
Hay también que considera que se trata de corriente continua y no alternada.
Hay que saber que un tirón de 120V mata en el acto a un hombre adulto. Las mujeres y los niños mueren con mucha menos tensión dada su baja resistencia de la piel.
Así que por mi seguridad y de mi familia, prefiero usar baja tensión a costa de un menor rendimiento.

Se me dirá también que usar baja tensión obliga usar cables de sección muy gorda y el cobre está por las nubes.
A esto respondo que con alta tensión en corriente continua (DC) es muy necesario usar las protecciones adecuadas (y por ley) …y los cables de alta tensión y las protecciones DC no son precisamente baratos. Así que si ahorras en sección de cables, lo gastas en protecciones.
En mi caso he usado normales cables AC de 10mm² de sección y interruptores magneto-térmicos AC de oferta. Dado que la tensión de trabajo es muy baja, no hay peligro alguno de que se formen arcos voltaicos dentro de los interruptores magneto-termicos.
Pero claro…. cada uno elige lo que quiere en su casa.

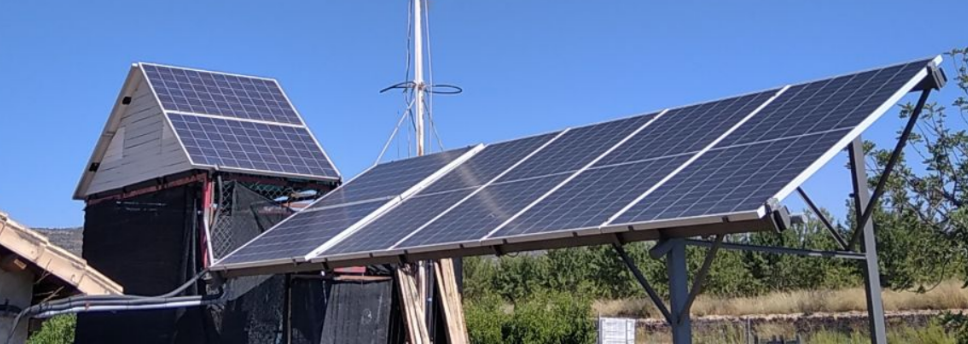

mis placas solares
Aquí mis placas solares montadas en una estructura metálica hecha por mi.
Hay 2 placas a Este y detrás hay otras 2 a Oeste.
El resto a Sur dado que vivo en el hemisferio norte.
En el hemisferio sur hay que orientar las placas hacia norte, pero algunas a Este y Oeste también ayudan.
